Вкладка "

Датчики

" предназначена для включения и настройки подключенных датчиков температуры и влажности

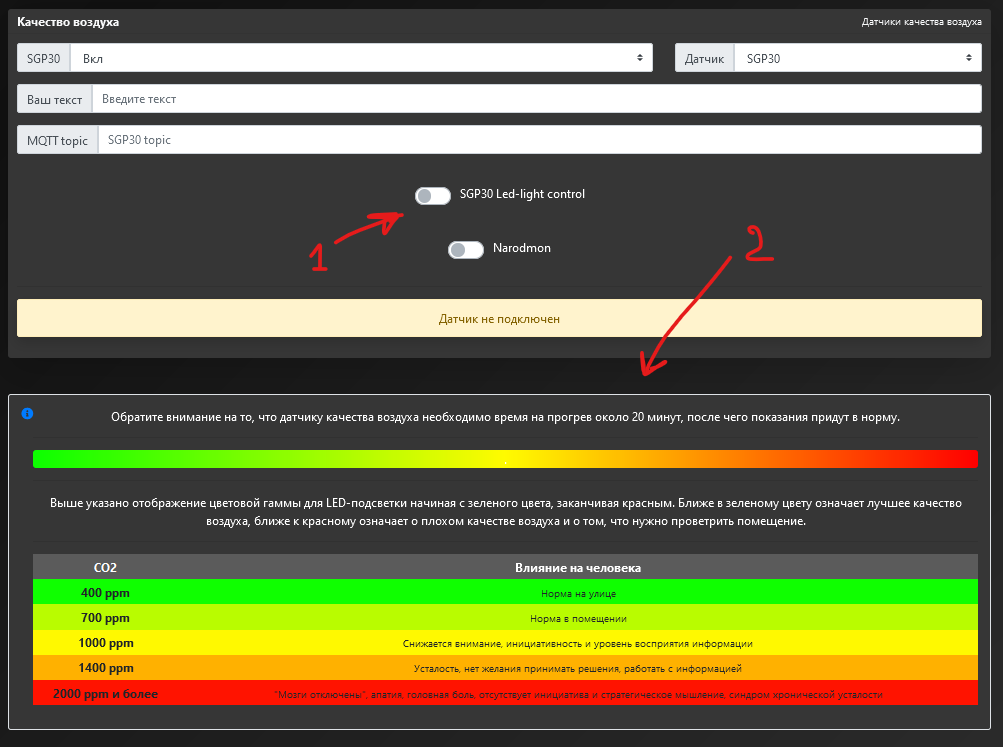

1. Для датчиков качества воздуха реализовано умное управление LED-подсветкой с эффектом дыхания и плавной сменой цвета в зависимости от качества воздуха.

2. Ниже таблица с описанием влияния углекислого газа CO2 на человека и каким цветом будет светить LED-подсветка в зависимости от показаний датчиков.



Первая вкладка : Dallas

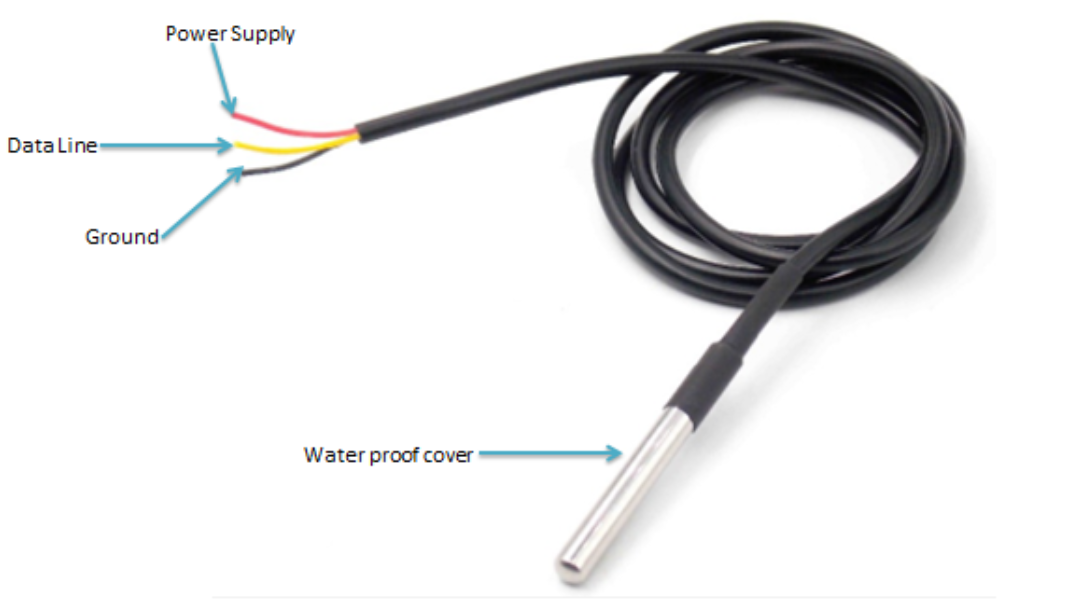

 - DS18B20 - датчик температуры от производителя Dallas Semiconductor



посмотреть схему подключения датчика температуры DS18B20 можно тут





► Диапазон измерения температуры -55 ... +125 °C.

► Погрешность не превышает 0,5 °C в диапазоне -10 ... +85 °C.



Данный датчик отображает только температуру, вариант с влагозащитой можно выносить на улицу.

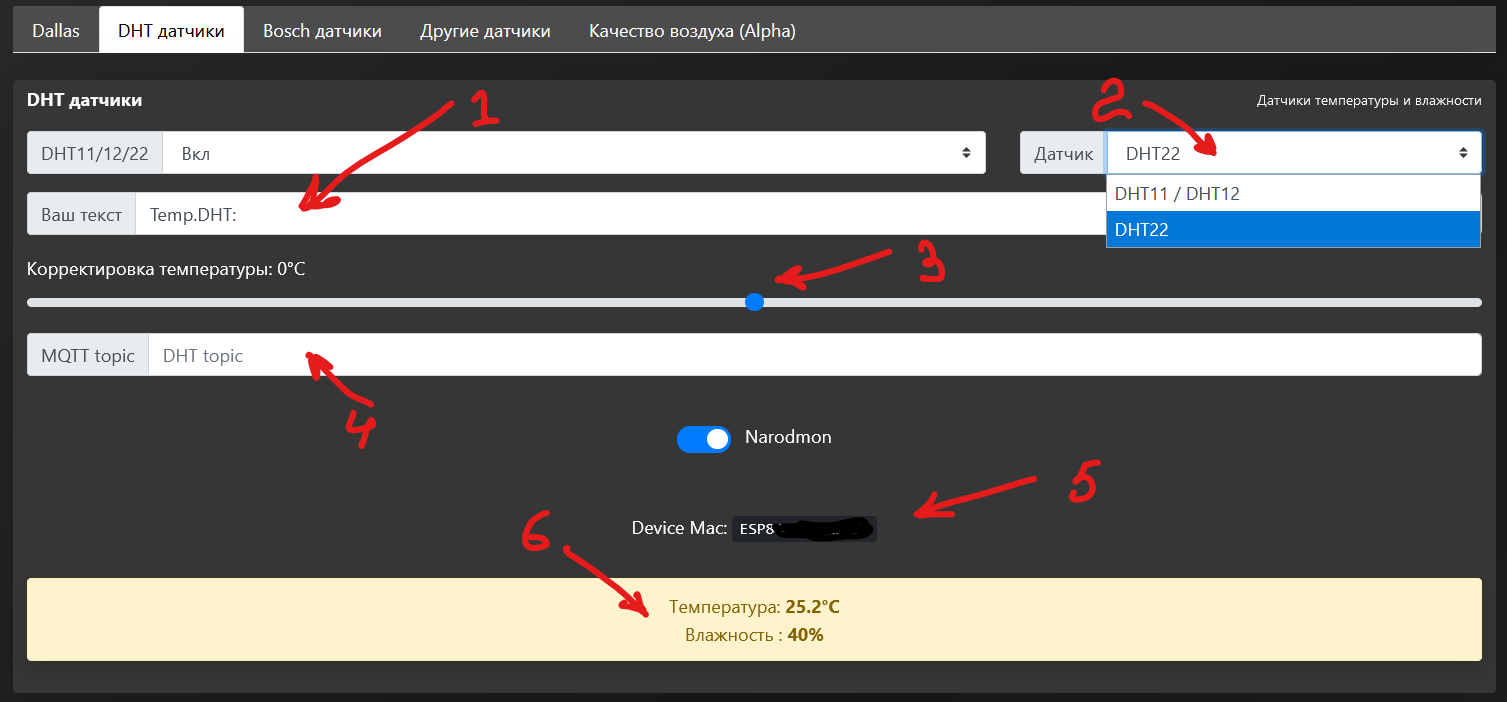

Следующая вкладка : DHT датчики





- DHT11 , DHT12 , DHT22 - датчики температуры и влажности



посмотреть схему подключения датчика температуры и влажности DHT11,12,22 можно тут











Следующая вкладка : Bosch датчики





Посмотреть схему подключения датчиков температуры, влажности и давления фирмы Bosch можно тут

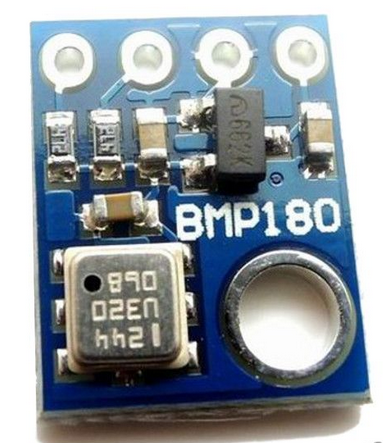

 - BMP180 - Датчик абсолютного давления BMP180. Изготовлен известным, немецким производителем Bosch. BMP180 может измерять не только давление, но и  температуру. Работает по I2C.  Еще одним применением данного модуля является определений высоты, которая зависит от давления и рассчитывается по международной барометрической формуле.



  ►  Напряжение питания модуля: 3,3 или 5 В постоянного тока.

  ►  Потребляемый ток: до 1 мА во время измерений (зависит от режима точности).

  ►  Потребляемый ток: до 12 мкА в режиме ожидания.

  ►  Измеряемое давление: от 30'000 до 110'000 Па (разрешение 1 Па, точность ±12 Па)

  ►  Измеряемая температура: от 0 до +65 °C (разрешение 0,1°C, точность ±0,5 °C)

  ►  Время преобразований: до 51 мс (зависит от режима точности)

  ►  Рабочая частота шины I2C: до 3,4 МГц.

  ►  Адрес датчика на шине I2C: 0x77.

  ►  Подготовка к первому запуску после подачи питания: не менее 10 мс.

- BMP280 - Модуль измерения атмосферного давления и температуры от BOSCH. Этот датчик является улучшенной версией датчика BMP180 и отличается от него меньшими размерами, пониженным энергопотреблением, высокой точностью работы и наличием точной заводской калибровки и двумя последовательными интерфейсами: I2C и SPI.



Посмотреть схему подключения датчиков температуры, влажности и давления фирмы Bosch можно тут





► Напряжение питания: 1.71V – 3.6V;

► Интерфейс обмена данными: I2C или SPI;

► Диапазон измерения атмосферного давления: 300hPa – 1100hPa (±0.12hPa), что эквивалентно диапазону от -500 до 9000 м над уровнем моря;

► Диапазон измерения температуры: -40°С … +85°С (±0.01°С);

 - BME280 - Датчик абсолютного давления BME280 - 3 в 1. Изготовлен известным, немецким производителем Bosch. BME280 может измерять не только давление, но температуру и влажность воздуха. Передает данные по I2C или SPI. Работает по I2C. На верхней стороне платы расположен сам датчик BME280 (металлический корпус с отверстием), а с обратной стороны находятся ldo стабилизатор на 3.3В и микросхема преобразования логических уровней, для использования GY-BME280 совместно с контроллерами, в том числе и ардуино, питающимися от 5В.



Посмотреть схему подключения датчиков температуры, влажности и давления фирмы Bosch можно тут



► Напряжение питания: 1.8 ... 5В

► Интерфейс: I2C (до 3.4 мГц), SPI (до 10 мГц)

► ТДиапазон температуры: -40 ... + 85 °C

► Влажность: 0 ... 100%

► Давление: 300 ... 1100 гПа

► Точность температуры: 0.5 °C

► Точность влажности: 3% RH

► Точность давления: 1 hPa









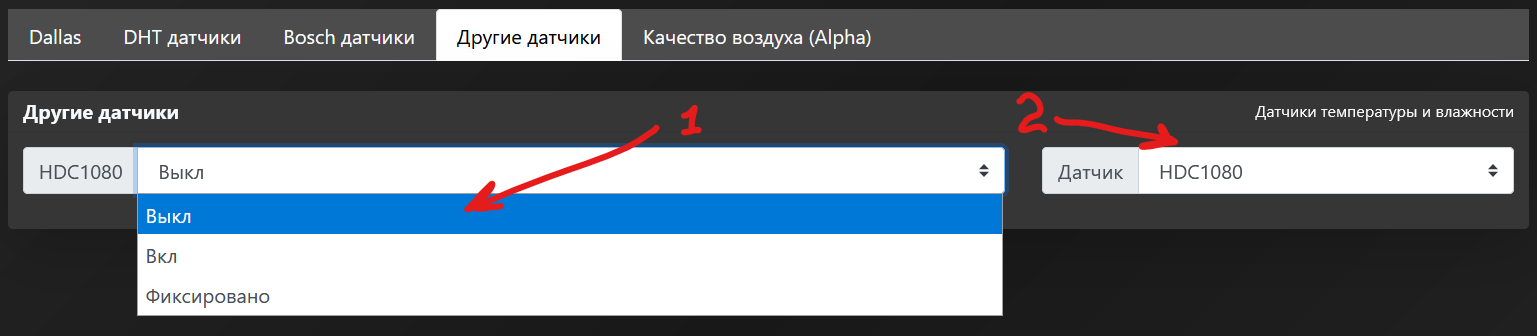

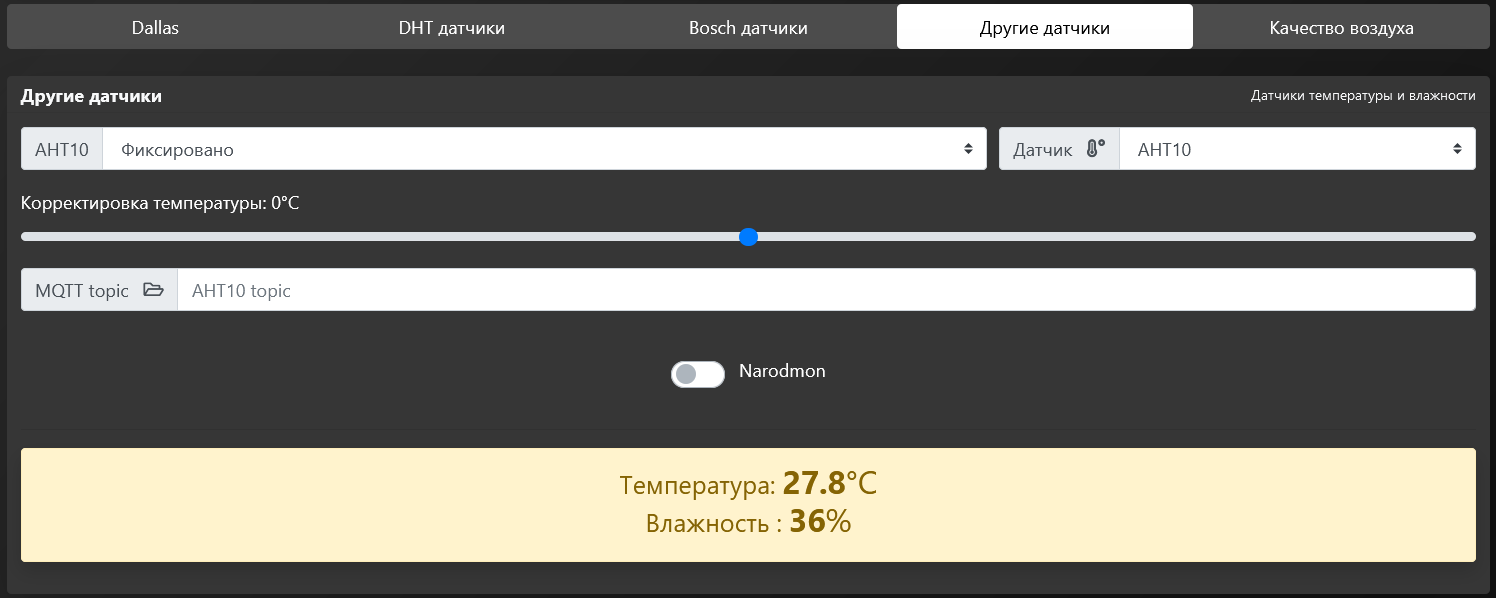

Следующая вкладка : Другие датчики

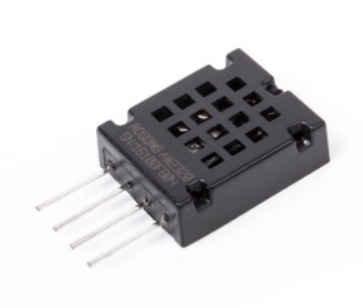

- AM2320 - Датчик температуры и влажности AM2320 - промежуточный вариант между DHT11 и DHT22. Настолько же точный, как и DHT22, он дешевле за счет сниженных лимитов измерения температуры (-40 - +80 вместо -40 - +125).



посмотреть схему подключения датчика температуры и влажности AM2320 можно тут



► Напряжение питания – 3,1-5,5 В;

► Потребляемый ток – 8-10 мА в режиме ожидания, до 950 мА в режиме измерений;

► Диапазон измерения температуры от -40º до +80ºС;

► Максимальная погрешность измерений – 0,5 ºС;

► Диапазон измерения влажности воздуха – 0-100%;

► Погрешность измерений влажности воздуха – 3%;

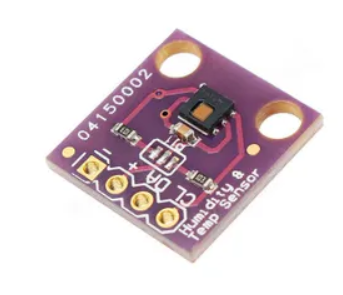

- HDC1080 - HDC1080 (HTU21D\SHT21) Это датчик влажности воздуха и температуры с интерфейсом подключения I2C от компании Texas Instruments.



посмотреть схему подключения датчика температуры и влажности HDC1080  можно тут

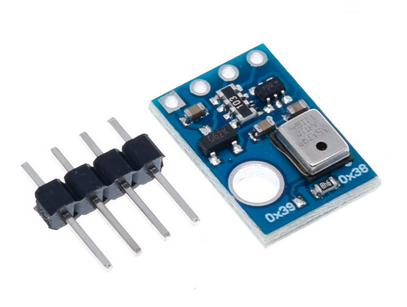

- AHT10 - AHT10 представляет новое поколение датчиков измерения температуры и влажности, совмещая в себе точность и малый размер. Модуль проходит точную заводскую калибровку. Измерение влажности происходит благодаря современному MEMS модулю. Для взаимодействия с микроконтроллерами использует I2C протокол.



посмотреть схему подключения датчика температуры и влажности AHT10  можно тут









Следующая вкладка : Качество воздуха





В данной вкладке реализована поддержка датчиков качества воздуха.

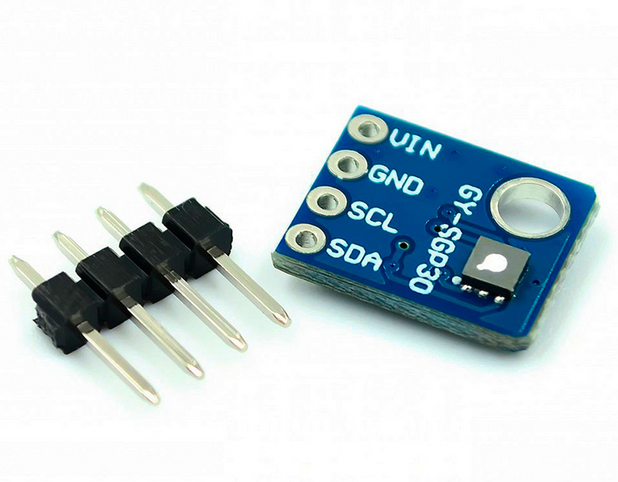

- SGP30 - Высокоточный датчик TVOC(Total Volatile Organic Compounds) и CO2eq(эквивалент диоксида углерода), с великолепной долговременной стабильностью точных измерений, - другие датчики требуют регулярной замены, через год полгода-год работы, а у этого датчика, точность измерений не снижается даже через 6-8лет. Датчик подключается к любому микроконтроллеру, например Arduino, через I2C интерфейс. В отличие от остальных датчиков, не требует длительного калибровочного периода, - начинает давать точные измерения через пару секунд от включения. Датчик имеет механизм самотестирования. Каждый сенсор установленный на датчике, имеет уникальный 48 битный серийный номер, производителя(Sensirion швейцария).



посмотреть схему подключения датчика качества воздуха SGP30 можно тут







- CSS811 - Датчик качества воздуха CCS811 — датчик, определяющий значение eCO2 (эквивалент значения концентрации углекислого газа), значение летучих органических веществ в воздухе (TVOC), а так же температуру.



посмотреть схему подключения датчика качества воздуха CSS811  можно тут

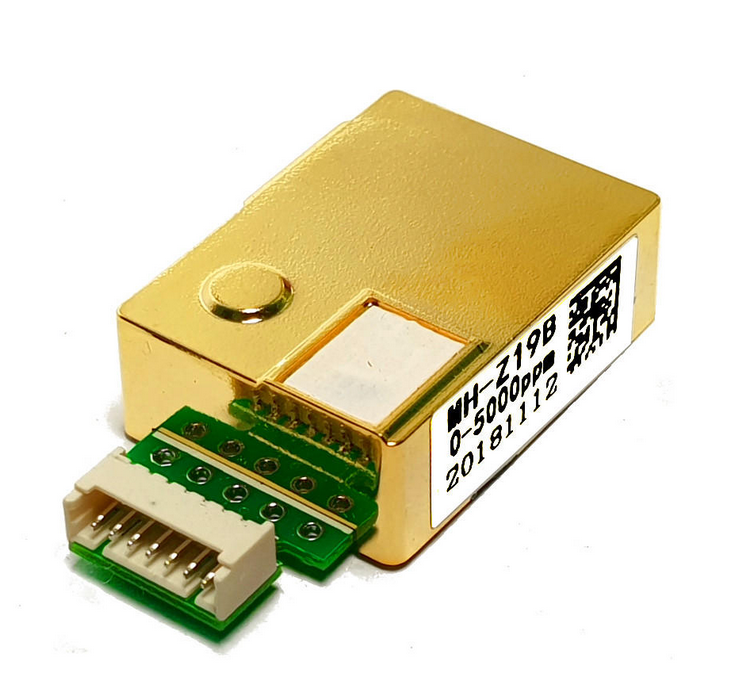

- MH-Z19B - Датчик CO2 MH-Z19B от компании «Winsen» - предназначен для измерения концентрации углекислого газа (CO2) в воздухе. Не смотря на свои не большие размеры, датчик CO2 Z19 достаточно сложное устройство, состоящее из: контроллера, аналого-цифрового преобразователя, ИК сенсоров и герметичной колбой наполненной эталоном воздуха с содержанием в нем co2 400 ppm. В первой версии датчика без буквы "B" в конце названия. Была допущена ошибка. В колбу с эталоном, закачивали чистый воздух без содержания в нем CO2. В итоге если в процессе отладки по неосторожности, у сенсора слетала калибровка, то в домашних условиях датчик невозможно было откалибровать. Так как для его калибровки требовался чистейший воздух без содержания в нем углекислого газа. По этой причине мы не советуем приобретать датчик без буквы "B".



Датчик co2 Z19 работает по следующей схеме: встроенный в него контроллер получает данные от NDIR сенсоров и сравнивает их с эталоном, разницу показаний после преобразований он отправляет по UART порту, к подключенному к нему внешнему контроллеру. Так же показания CO2 с датчика MH-Z19, можно снимать в виде ШИМ сигнала. Длительность периода ШИМ всегда 1004 мс. При расчете нужно всегда исключать: начальный высокий уровень длительностью 2 мс и конечный низкий уровень 2 мс. Все что находится между ними - 1000 мс, это и есть концентрации CO2, пропорциональная значениям датчика от 0 до 5000 ppm. Обращаем Ваше внимание, что не от 0 до 2000 ppm, а именно до 5000 ppm.



посмотреть схему подключения датчика CO2  MH-Z19B  можно тут
