4.11. Датчик CCS811

- CCS811 - Датчик качества воздуха CCS811 — датчик, определяющий значение eCO2 (эквивалент значения концентрации углекислого газа), значение летучих органических веществ в воздухе (TVOC), а так же температуру.

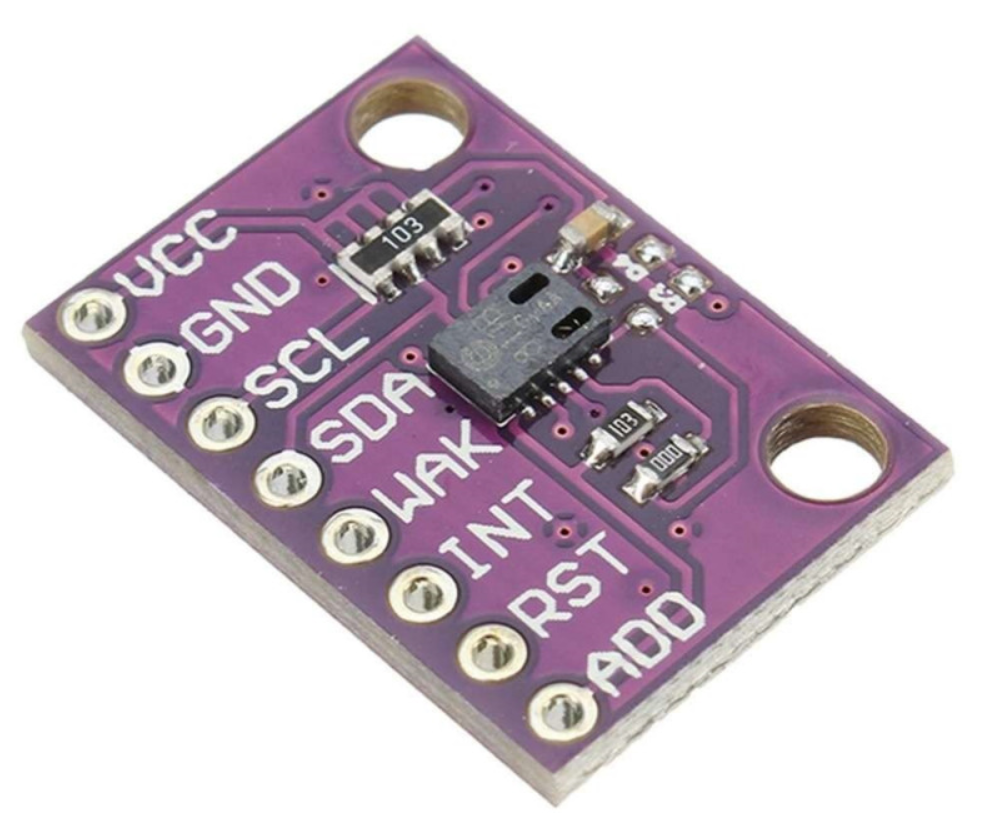

Цифровой датчик качества воздуха в помещении CCS811

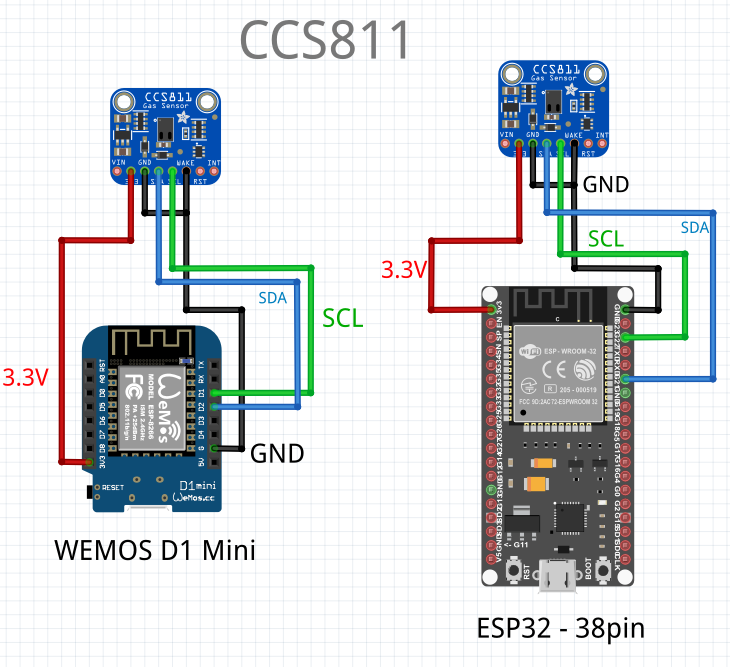

Подключение к Wemos D1 mini по шине i2C :

3V3 => 3.3V
GND => GND
WAKE => GND
SCL => D1 (GPIO 5)
SDA => D2 (GPIO 4)

Подключение к ESP 32 по шине i2C :
3V3 => 3.3V
GND => GND
WAKE => GND
SCL => GPIO 22
SDA => GPIO 21

Купить данный датчик на AliExpress^TM можно по ссылке

CCS811

► eCO2 maximum output value to 64000 ppm

► TVOC maximum output value to 64000 ppm

► напряжение питания: 1,8…3,3 В;

► период опроса: 0,25/ 1/10/ 60 с

► коммуникационный интерфейс: 400 кГц I2C;

► корпус: 10-выводной LGA 2.7 × 4.0 × 1.1 мм.

► диапазон рабочих температур: -40…+85 °C;
