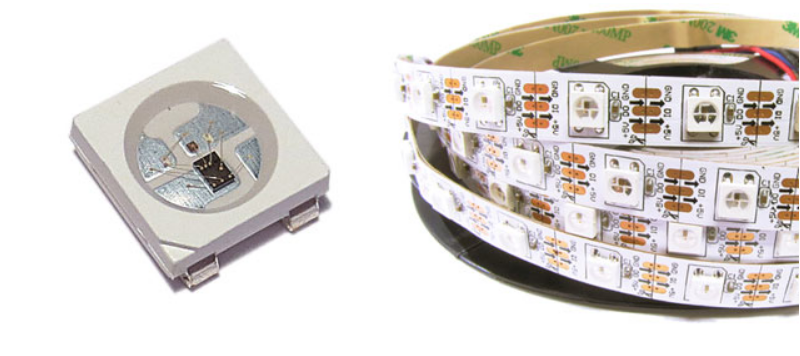

WS2812B - это RGB светодиод со встроенным ШИМ контроллером в одном корпусе. Отличием от других RGB светодиодов является наличие адресации - то есть каждым светодиодом в схеме можно управлять индивидуально.  Для этого используется однопроводная последовательная шина, вход Din подключается к микроконтроллеру, а выход Dout - ко входу следующего светодиода, при этом в одну цепочку можно соединить до 1000 таких светодиодов.



 Алгоритм управления светодиодами WS2812B очень прост - первый светодиод принимает 24 бита с информацией о яркости каждого из встроенных диодов, записывая их в свою внутреннюю память, последующие же импульсы он передает на выход, соответственно следующе 24 бита получит второй светодиод и т.д. После передачи данных для всех светодиодов необходимо сделать паузу на 50мкс, в результате чего обновится с памяти состояние светодиодов.

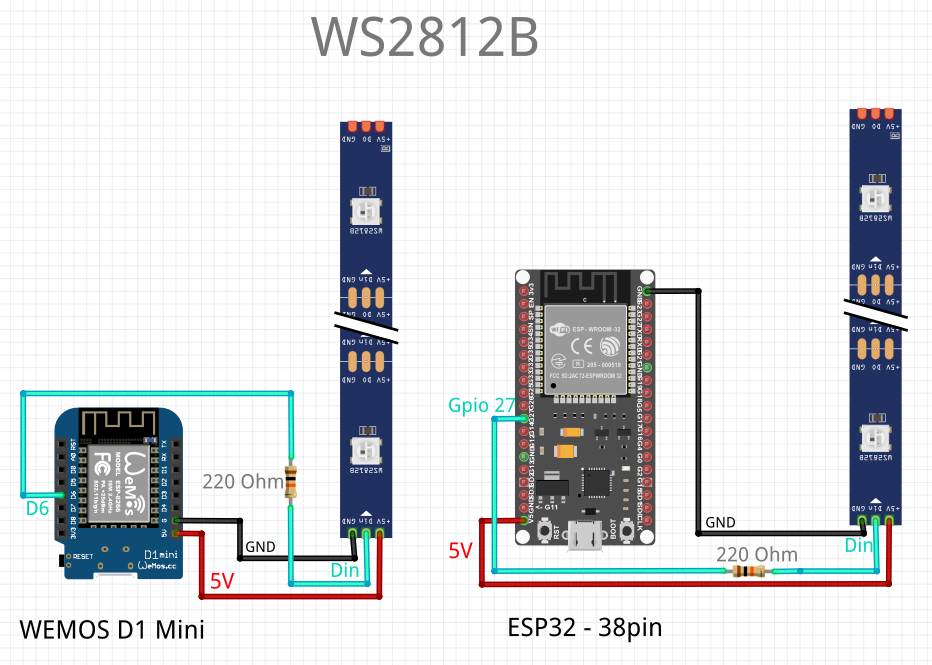

Схема подключения
